外墙保温装饰一体板最详细施工工艺指南

1. 总则

1.1 产品简介

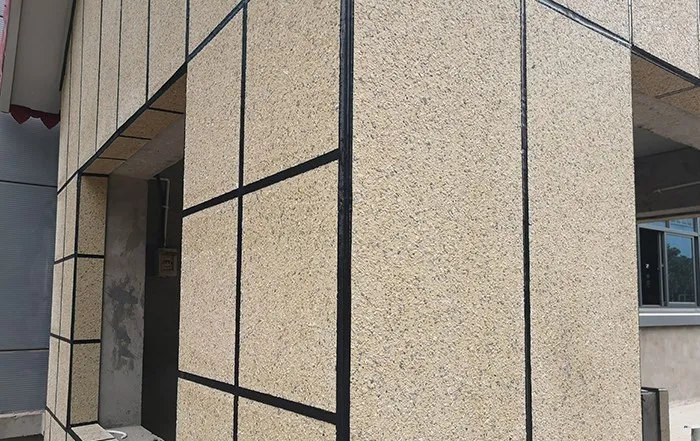

外墙保温装饰一体板是将保温材料（如XPS、EPS、岩棉、聚氨酯等）与装饰面板（如金属板、硅酸钙板、薄石材等）在工厂预制成型的复合板材。它实现了保温与装饰功能的一体化，具有安装便捷、质量稳定、外观美观、综合成本低等优点。

1.2 适用范围
适用于新建、扩建和改建的各类民用与工业建筑的外墙保温装饰工程。

1.3 基本要求

• 施工人员须经专业培训，熟悉图纸、施工方案和产品性能。

• 施工环境温度不应低于5℃，风力不应大于5级。严禁在雨、雪、大雾天气施工。

• 施工前及施工中，应对已完成部分采取保护措施。

2. 施工准备

2.1 技术准备

• 图纸会审： 仔细审查施工图纸，明确节能设计要求、节点做法、板材分格布置。

• 方案编制： 编制专项施工方案，并经审批。方案应包括排版图、脚手架方案、施工流程、质量安全保证措施等。

• 技术交底： 对全体施工人员进行详细的安全和技术交底。

• 样板引路： 在大面积施工前，必须先做样板墙，经设计、甲方、监理等单位确认后方可展开施工。

2.2 材料准备

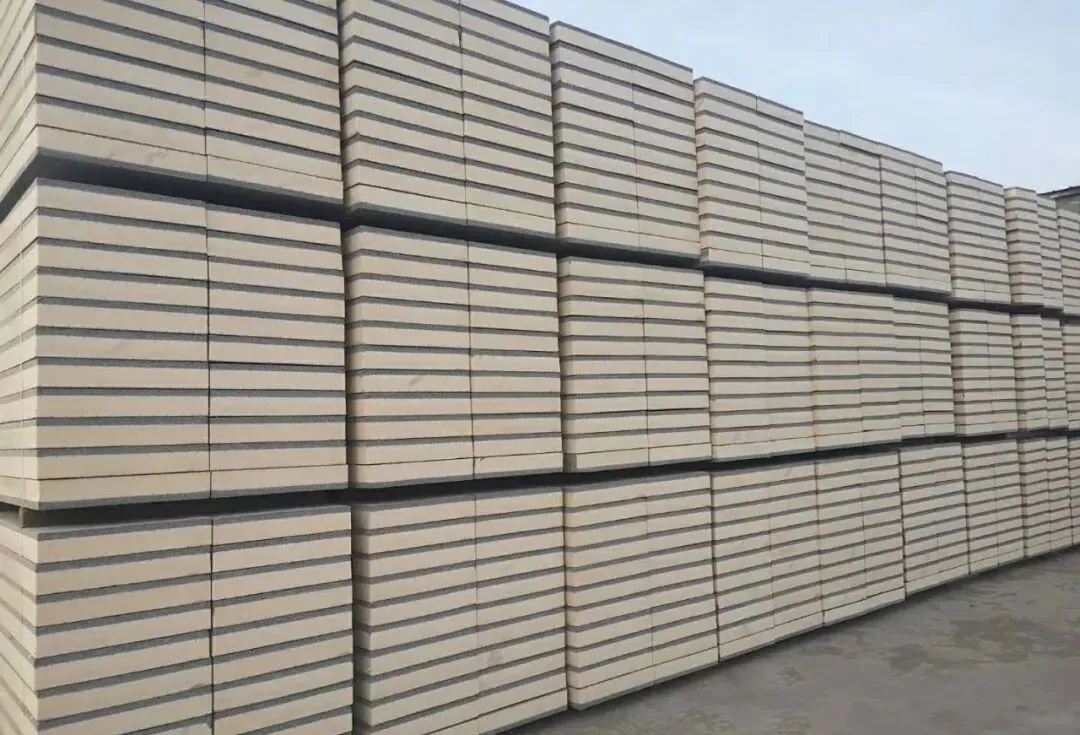

• 保温装饰一体板：

• 规格、颜色、厚度、防火等级应符合设计要求。

• 检查出厂合格证、性能检测报告（保温性能、抗冲击性、耐候性、防火等级等）。

• 板材应平整，无变形，边角整齐，装饰面无划痕、色差。

• 粘结砂浆： 专用聚合物粘结砂浆，符合JG/T 480标准。

•

  锚固件： 专用尼龙锚栓（塑料膨胀套管和金属螺钉），其抗拉承载力应符合设计要求，并需进行现场拉拔试验验证。通常包括断桥锚栓（防止冷桥）和抗震锚栓。

• 密封材料：

• 硅酮耐候密封胶或MS胶：应与板材有良好的相容性，颜色按设计选定。

• 聚乙烯泡沫棒：用于填充板缝，控制胶缝深度。

• 其他辅材： 美纹纸、清洁布、酒精等。

2.3 机具准备

• 测量工具： 激光经纬仪、水准仪、垂直仪、水平尺、卷尺、放线墨斗。

• 切割工具： 专用切割机（云石机或小型台锯）、开槽器。

• 搅拌工具： 电动搅拌器、搅拌桶。

• 安装工具： 电锤、冲击钻、手枪钻、螺丝刀、橡皮锤、吸盘器。

• 辅助工具： 灰刀、抹子、脚手架或吊篮。

2.4 基层准备（关键步骤）
基层墙体的质量是保证系统安全的基础。

1. 检查与验收： 基层墙体（混凝土、砌体等）必须经过验收，无空鼓、无开裂，垂直度、平整度应符合《建筑装饰装修工程质量验收标准》GB 50210中对一般抹灰工程的要求（平整度偏差≤4mm/2m）。

2. 处理缺陷： 对凹凸不平、空鼓、疏松部位进行凿除，并用水泥砂浆修补平整。螺栓孔、脚手架连墙点等应封堵密实。

3. 清洁： 彻底清除基层表面的油污、浮灰、脱模剂等影响粘结的杂物。

4. 测量放线：

• 根据排版图，在外墙上弹出水平控制线和垂直控制线。

• 弹出每块板的安装位置线。

• 在建筑大角（阳角、阴角）挂垂直基准钢丝线，以控制整个墙面的垂直度。

3. 施工工艺流程与操作要点

核心工艺流程：
基层处理 → 测量放线 → 粘结砂浆配制 → 板材粘贴 → 锚固件安装 → 板缝处理（填塞背衬、打密封胶） → 揭保护膜 → 清洁验收

3.1 测量放线（详细操作）

• 使用经纬仪或垂直仪，在墙面上弹出建筑外轮廓线，即系统的起始线。

• 根据排版图的分格方案，用水平尺和墨斗弹出每层板的水平分格线，并用经纬仪或线坠弹出垂直分格线。

• 此步骤必须精确，它是保证板缝横平竖直、整体美观的基础。

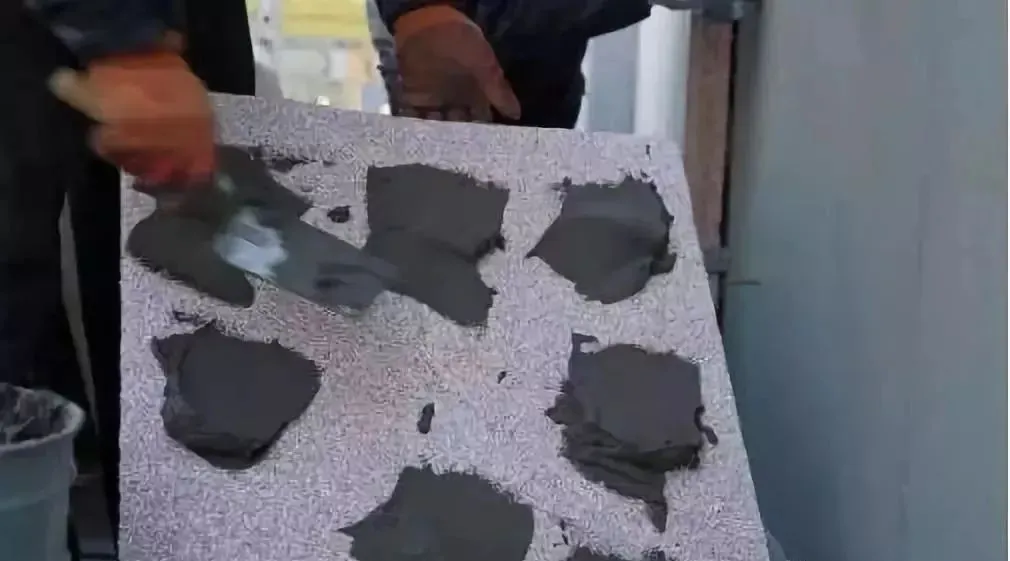

3.2 粘结砂浆配制与布胶

• 配制： 严格按照产品说明书的水灰比，使用电动搅拌器搅拌均匀，搅拌至无干粉颗粒、呈膏状。静置熟化5分钟后再稍加搅拌即可使用。拌好的砂浆应在1-2小时内用完。

• 布胶方式（关键）： 采用点框法或条粘法，确保粘结面积率不低于设计要求（通常≥40%～60%）。

• 用抹子在板材背面四周涂抹一圈宽约50-60mm的粘结砂浆框。

• 在框内均匀布置若干个粘结砂浆点。

• 总粘结面积必须满足设计要求。此法能有效防止空气和水分在空腔内流动。

• 点框法（最常用）：

• 条粘法： 在板背面上涂抹多条平行或十字交叉的粘结砂浆带。

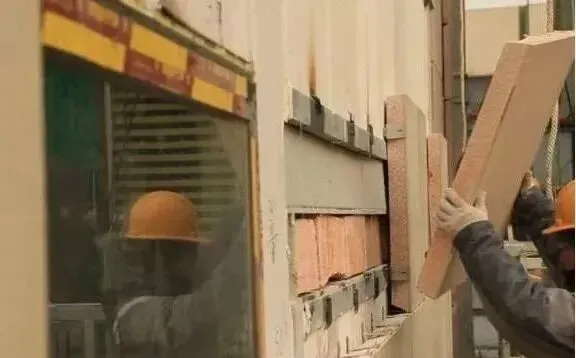

3.3 板材粘贴

1. 安装起始板： 从下往上，从左往右（或按排版图顺序）开始安装。首层板应安装在专用的起步托架上（如有设计），或通过精确放线确保水平。

2. 粘贴： 将布好胶的板材对准安装位置线，用吸盘器吸住，平稳就位。

3. 调整： 就位后，用橡皮锤轻击板面，调整板面平整度和板缝间隙。同时用靠尺检查，确保与相邻板面平齐。

4. 原则： 遵循“横平竖直、错缝粘贴”的原则，避免出现通缝。阴阳角部位应采用L型板或进行切角对接，确保接缝严密、垂直。

3.4 锚固件安装（机械固定，双重保险）

• 时间： 一般在板材粘贴上墙24小时后，粘结砂浆初凝具有一定强度时进行。

• 定位： 根据设计图纸和板材预开槽位置，在墙体上标出钻孔点。

• 钻孔： 使用冲击钻钻取锚栓孔，孔深应大于锚栓长度约10mm（包含基层抹灰层厚度）。

• 安装： 将锚栓的塑料膨胀套管塞入孔中，用螺丝刀或专用工具将金属螺钉拧紧，使锚栓盘与板面平齐或略嵌入板面，但不得损坏板面装饰层。

• 数量与布置： 锚栓数量根据板材尺寸、风荷载计算确定，通常每平方米不少于6-8个。重点加强部位（如阳角、边缘、洞口周围）应适当加密。

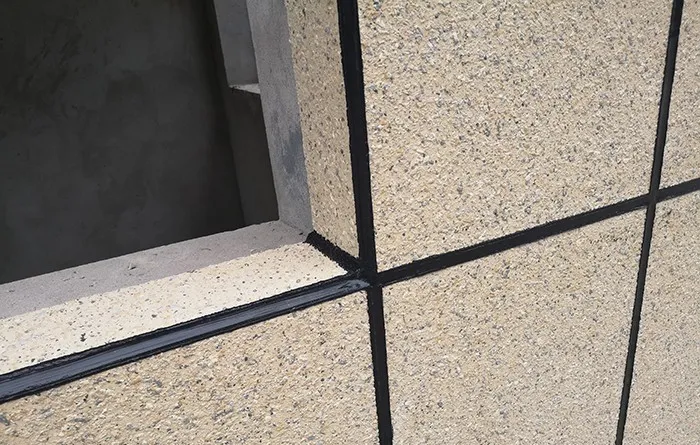

3.5 板缝处理（防水与美观的关键）

1. 清理板缝： 用专用清洁工具将板缝内的灰尘、杂物清理干净。

2. 填塞背衬： 将聚乙烯泡沫棒填入板缝底部，泡沫棒的直径应略大于板缝宽度（约1.2-1.5倍），使其挤压密实。泡沫棒的作用是控制密封胶的厚度（通常为缝宽的1/2），并为打胶提供背衬，防止三面粘结。

3. 贴美纹纸： 在板缝两侧的装饰面板上整齐地贴上美纹纸，防止密封胶污染板面。

4. 打密封胶：

• 选用合格的耐候密封胶，装入手动或气动胶枪。

• 将胶嘴切成45°斜角，口径略小于缝宽。

• 以均匀的速度和力度，将密封胶连续、饱满、均匀地注入板缝中，确保胶体与两侧板材粘结紧密，无气泡、无断点。

5. 修胶与撕膜： 用专用的刮胶工具或刮刀立即将胶缝刮成凹弧形或平面形，使其光滑顺直。随后立即撕去美纹纸。在胶体表干前，应防止其被污染或淋雨。

3.6 揭保护膜与清理

• 在所有施工工序完成后，小心地揭去板材表面的保护膜。

• 用中性清洁剂和软布对整个墙面进行彻底清洗，去除污渍和胶痕。

4. 关键节点处理（细部决定成败）

• 门窗洞口： 板材切割应整齐，板缝应离开洞口角部一定距离（通常≥150mm），并在洞口四周采用密封胶做泛水处理。

• 女儿墙、勒脚： 必须做好密封和防水收头处理，防止雨水渗入。

• 系统与其它材料交接处（如石材、涂料、窗户）： 应预留适当的缝隙，并用耐候密封胶进行柔性连接和密封。

• 变形缝： 按设计要求设置，缝内应采用弹性材料（如泡沫棒）填充，并覆盖金属盖板。

5. 质量验收

• 主控项目：

1. 系统所用材料品种、规格、性能应符合设计要求。

2. 保温层厚度应符合设计要求。

3. 粘结面积率和锚栓数量、锚固深度应符合设计和施工方案要求。

4. 系统与基层连接必须安全可靠，无松动、脱落。

• 一般项目：

1. 板面平整、洁净、颜色均匀，无裂痕、划痕。

2. 板缝横平竖直、宽窄均匀，密封胶光滑饱满、连续、无裂纹。

3. 阴阳角方正，搭接顺直。

4. 允许偏差：表面平整度≤3mm/2m，接缝直线度≤3mm/5m，接缝高低差≤1mm。

外墙保温装饰一体板施工是一项技术性强、要求精细的工程。成功的关键在于 “精准的测量放线、规范的粘贴锚固、细致的板缝密封” 。通过严格的材料控制、规范的工序管理和细致的节点处理，才能最终打造出安全、耐久、美观的建筑外立面。
